實際觀測資訊（僅限電文可取得部分）
| 發生時刻 | 震央地名 | 震央位置 | 北緯 | 東經 | 深度 | 規模 | 最大震度 | 連結 |
|---|---|---|---|---|---|---|---|---|
| 2026/08/03 16:17:38 | 臺南市楠西區 | 臺南市政府東北東方 36.4 公里 | 23.17°N | 120.48°E | 9.2km | M 3.6 | 2 | 報告 |
表格為 TREM 系統自動觀測結果，未經人為檢視確認，僅供參考。
實際結果請依中央氣象署發布之內容為準。
EventID: 20260803161749
發報節點: 臺南
檢知時刻: 2026/08/03 16:17:49
| 緊急地震速報第1報發表時主要震動到達的剩餘時間及預估震度緊急地震速報第一個達到可用精度（精度 n1 ≥ 2）電文發表時主要震動到達的剩餘時間及預估震度緊急地震速報第一個預測震度電文發表時主要震動到達的剩餘時間及預測震度預估震央位置緊急地震速報（警報）第1報發表時主要震動到達的剩餘時間及警報地域 | ||||
盲區半徑：約 36 公里（此範圍內主要震動已到達，來不及預警）
震度12345弱5強6弱6強7
盲區半徑：約 103 公里（此範圍內主要震動已到達，來不及預警）
震度12345弱5強6弱6強7
盲區半徑：約 39 公里（此範圍內主要震動已到達，來不及預警）
震度12345弱5強6弱6強7
✕ 逐報預估震央第1報 → 最終報★ CWA 震央
此事件未發表警報
警報地域（預估震度 4 以上）
逐報明細（共 18 報）
| 報序 | 發表時刻 | 檢知經過秒數 | 地震經過秒數 | 發震時刻 | 震央地名 | 北緯 | 東經 | 深度 | 規模 | 預測最大震度 | 精度 | 警報狀態 | 註解 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2026/08/03 16:17:49 | 0 | 11 | 2026/08/03 16:17:44 | 臺南市官田區 | 23.17 | 120.33 | 15km | M 2.8 | N/A | 11111 | ||
| ※1 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 2 | 2026/08/03 16:17:49 | 0 | 11 | 2026/08/03 16:17:40 | 臺南市南化區 | 23.05 | 120.47 | 10km | M 3.1 | N/A | 11111 | ||
| ※2 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 3 | 2026/08/03 16:17:50 | 1 | 12 | 2026/08/03 16:17:41 | 臺南市玉井區 | 23.10 | 120.48 | 10km | M 3.0 | N/A | 11111 | ||
| ※3 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 4 | 2026/08/03 16:17:50 | 1 | 12 | 2026/08/03 16:17:40 | 臺南市楠西區 | 23.17 | 120.52 | 10km | M 3.5 | 3 | 11111 | ||
| ※4 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 〃 | 2026/08/03 16:17:50 | 1 | 12 | 預測震度發表 | |||||||||
| 5 | 2026/08/03 16:17:50 | 1 | 12 | 2026/08/03 16:17:40 | 臺南市楠西區 | 23.21 | 120.53 | 10km | M 3.5 | 3 | 11111 | ||
| ※5 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 6 | 2026/08/03 16:17:51 | 2 | 13 | 2026/08/03 16:17:41 | 臺南市楠西區 | 23.22 | 120.50 | 10km | M 3.5 | 3 | 11111 | ||
| ※6 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 7 | 2026/08/03 16:17:51 | 2 | 13 | 2026/08/03 16:17:42 | 臺南市東山區 | 23.23 | 120.48 | 10km | M 3.4 | 2 | 11111 | ||
| ※7 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 8 | 2026/08/03 16:17:52 | 3 | 14 | 2026/08/03 16:17:42 | 臺南市六甲區 | 23.22 | 120.48 | 10km | M 3.4 | 2 | 11111 | ||
| ※8 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 9 | 2026/08/03 16:17:52 | 3 | 14 | 2026/08/03 16:17:43 | 臺南市六甲區 | 23.22 | 120.45 | 10km | M 3.3 | 2 | 11111 | ||
| ※9 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 10 | 2026/08/03 16:17:52 | 3 | 14 | 2026/08/03 16:17:43 | 臺南市六甲區 | 23.23 | 120.43 | 12km | M 3.3 | 2 | 11111 | ||
| ※10 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 11 | 2026/08/03 16:17:54 | 5 | 16 | 2026/08/03 16:17:44 | 臺南市六甲區 | 23.22 | 120.39 | 11km | M 3.2 | 2 | 11111 | ||
| ※11 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 12 | 2026/08/03 16:17:54 | 5 | 16 | 2026/08/03 16:17:45 | 臺南市六甲區 | 23.22 | 120.38 | 10km | M 3.1 | 2 | 11111 | ||
| ※12 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 13 | 2026/08/03 16:17:54 | 5 | 16 | 2026/08/03 16:17:45 | 臺南市六甲區 | 23.23 | 120.37 | 10km | M 3.1 | 2 | 11111 | ||
| ※13 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 14 | 2026/08/03 16:17:55 | 6 | 17 | 2026/08/03 16:17:46 | 臺南市六甲區 | 23.24 | 120.37 | 10km | M 3.1 | 2 | 11111 | ||
| ※14 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 15 | 2026/08/03 16:17:55 | 6 | 17 | 2026/08/03 16:17:45 | 臺南市官田區 | 23.20 | 120.34 | 10km | M 3.0 | 2 | 11111 | ||
| ※15 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 16 | 2026/08/03 16:17:57 | 8 | 19 | 2026/08/03 16:17:44 | 臺南市善化區 | 23.16 | 120.32 | 10km | M 3.1 | 3 | 11111 | ||
| ※16 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| 17 | 2026/08/03 16:17:57 | 8 | 19 | 2026/08/03 16:17:43 | 臺南市官田區 | 23.21 | 120.33 | 10km | M 3.0 | 2 | 11111 | ||
| ※17 僅使用了有限數量的觀測點，地震震央的精度可能較低。 | |||||||||||||
| #18 | 2026/08/03 16:18:08 | 19 | 30 | 2026/08/03 16:17:43 | 臺南市官田區 | 23.21 | 120.33 | 10km | M 3.0 | 2 | 21219 | ||
| 〃 | 2026/08/03 16:18:08 | 19 | 30 | 可用精度發表 | |||||||||

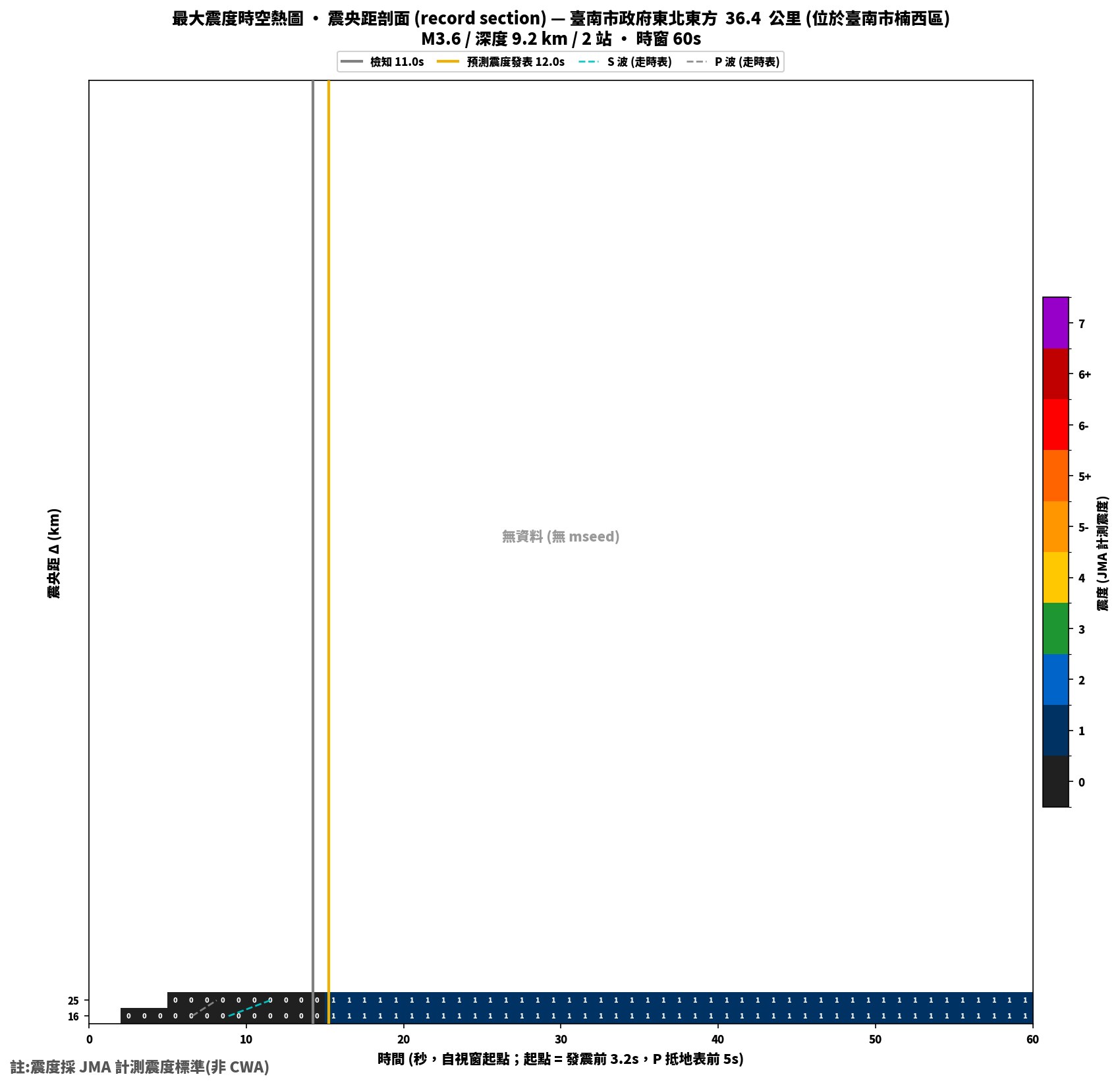

最大震度時空熱圖 • 震央距剖面
精度收斂圖（逐報估計 vs CWA 真值）
逐報估計CWA 真值
| 逐報估計震央與 CWA 官方震央的地表距離誤差（km），越接近 0 越準確。各報估計規模隨時間的變化；紅色虛線為 CWA 官方規模。各報估計震源深度（km）的變化；紅色虛線為 CWA 官方深度。各報預估最大震度（震度階）；紅色虛線為 CWA 實測最大震度。 | |||
如何查看精度？
逐報明細的「精度」是每報一個 5 位碼 n1n2n3n4n5，每一位代表一項精度指標，數字越大代表可信度越高（每位數最低為 1）。
各位數代表
| 碼位 | 代表 | 判定依據 |
|---|---|---|
| n1 | 震央可信度 | 合格站數（見站數階梯） |
| n2 | 震源深度可信度 | 同站 ML P+S pick 的站數 |
| n3 | 地震規模可信度 | 規模計算方法 |
| n4 | 用於計算規模的觀測點數 | 有 ML P pick 的站數 |
| n5 | 震源可信度 | 同 n1，另有 9 |
站數階梯（n1、n2、n4、n5 共用）
| 值 | 站數 |
|---|---|
| 1 | 假定震源 / 0–1 站 |
| 2 | 2 站 |
| 3 | 3–4 站 |
| 4 | 5 站以上 |
n3 — 地震規模可信度
| 值 | 依據 |
|---|---|
| 1 | 假定震源（含 B-Δ 法） |
| 2 | 全相規模（垂直軸向 MLv） |
| 3 | 混合（全相規模 + Pd 規模） |
n5 — 額外值
| 值 | 意義 |
|---|---|
| 1–4 | 同 n1（假定震源/0–1 站→1；2 站→2；3–4 站→3；5 站以上→4） |
| 9 | 震源參數（經緯度、深度、規模）已穩定，基本不再更改，但仍可能發更正報（NSSPE 法主導，附郵遞區號 + 新預估震度） |
特殊碼
| 碼 | 意義 |
|---|---|
| ///// | 取消報（整碼） |
| 11111 | EQp 待確認訊號（內部 audit） |
附註
- ML = Machine Learning = 機器學習
測站觸發（共 2 站）
| ID | 地名 | 樓層 ↕ | 觀測網 ↕ | 震央距 ↕ | 走時表估計 | 加速度 (gal) | 速度 (cm/s) | JMA | CWA | 長周期 ↕ | 資料下載 | 註解 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P波時間 ↕ | S波時間 ↕ | 南北 ↕ | 東西 ↕ | 上下 ↕ | 合成 ↕ | 南北 ↕ | 東西 ↕ | 上下 ↕ | 合成 ↕ | 震度階 ↕ | 計測震度 ↕ | 震度階 ↕ | 計測震度 ↕ | 波形 | 報告 | 分析 | |||||||

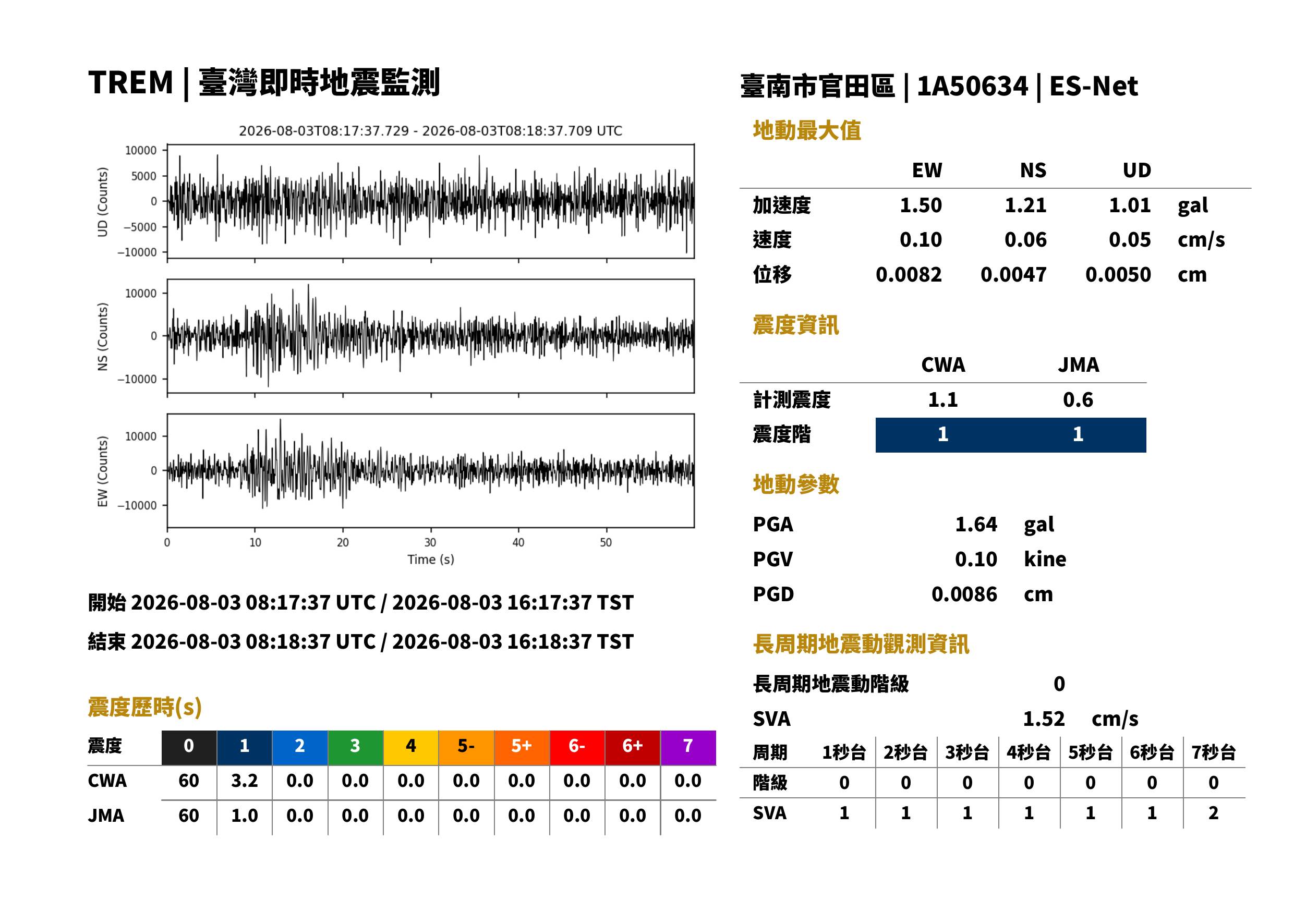

| 1A50634 | 臺南市官田區 | 1 | ES-Net | 15.9 km | 16:17:41 | 16:17:43 | 1.21 | 1.50 | 1.01 | 1.64 | 0.06 | 0.10 | 0.05 | 0.10 | 1 | 0.7 | 1 | 1.1 | 0 | 查看 | 查看 | ||

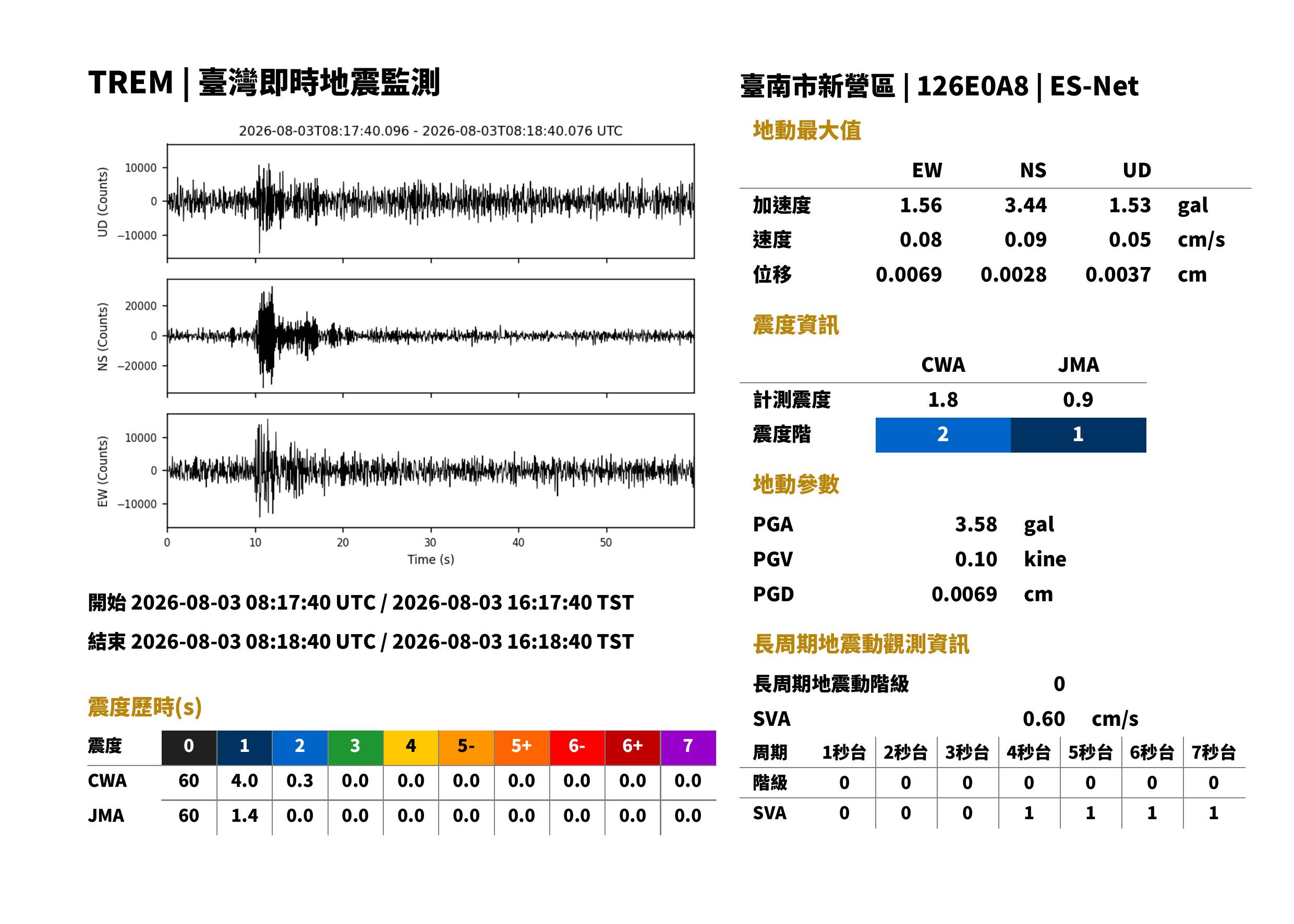

| 126E0A8 | 臺南市新營區 | 1 | ES-Pro | 25.1 km | 16:17:42 | 16:17:46 | 3.44 | 1.56 | 1.53 | 3.58 | 0.09 | 0.08 | 0.05 | 0.10 | 1 | 0.9 | 2 | 1.8 | 0 | 查看 | 查看 | ||
資料與圖表：濾波處理與注意事項
本文的報告圖（地動數值與各項震度）與分析圖（波形、頻譜、反應譜），背後依用途採用三條不同的濾波處理，彼此的物理意義與適用情境不同。以下說明各項數值與圖面元素的來源，以及互相比較時的注意事項。
一、加速度、速度資料採用與 CWA 相近頻率特性的因果濾波
報告圖中的三軸加速度、三軸速度、合成 PGA / PGV，以及 CWA 計測震度，皆來自同一條因果帶通濾波器（採用與 CWA 計測震度相近的頻率特性，濾波器係數不完全相同）：
- 通帶約 1–10 Hz（−3 dB 邊界實測約 1 Hz 與 10 Hz），為單向（只用過去取樣）處理，屬因果濾波。
- 加入此帶通的目的，是壓制 MEMS 感測器的帶外雜訊——低於約 1 Hz 的漂移與高於約 10 Hz 的高頻噪訊——在進入標準計算前先行條件化。
- 因果濾波的特性：可即時實現（不需未來取樣）、對訊號有輕微相位延遲（重點頻帶內群延時約 240 ms，且隨頻率變動、低頻延遲較大），但不會在地震波到時之前產生假訊號。
因此，所有加速度／速度數值代表的是「經 1–10 Hz 因果帶通後的地動峰值」，而非原始未濾波值。
二、JMA 計測震度為另一條獨立路徑（非因果）
JMA 計測震度與上述 CWA 系列不同源、不可逐值互相比較：
- 採用氣象廳規格的非因果（零相位）濾波，直接作用於原始資料，未經 1–10 Hz 帶通。
- 其低切約在 0.5 Hz、以約 1 Hz 為權重中心，刻意保留 0.5–1 Hz 的長週期成分（大地震所需）。
- 由於濾波方式（因果／非因果）與頻段整形皆不同，JMA 震度與 CWA 震度出現差異屬正常：以高頻為主的小事件，通常 CWA 大於 JMA。
三、長週期地震動（LPGM / SVA）為第三條路徑
LPGM 階級與各周期 SVA，使用「原始資料經 0.05 Hz 高通」處理，以保留長週期反應，與前兩者皆不同。
四、因果 vs 非因果的取捨
- 因果（CWA 所用）：即時系統唯一可行的方式；有相位延遲，但物理上不會出現「波還沒到就有訊號」的情形。
- 非因果／零相位（JMA 所用）：相位不失真、更忠實還原波形與長週期，適合事後、完整紀錄的分析；但因前向與反向兩次濾波，使濾波響應同時向前與向後展開，事件兩側都存在響應，會在真實到時之前出現不物理的前兆，故不能投入即時檢測。

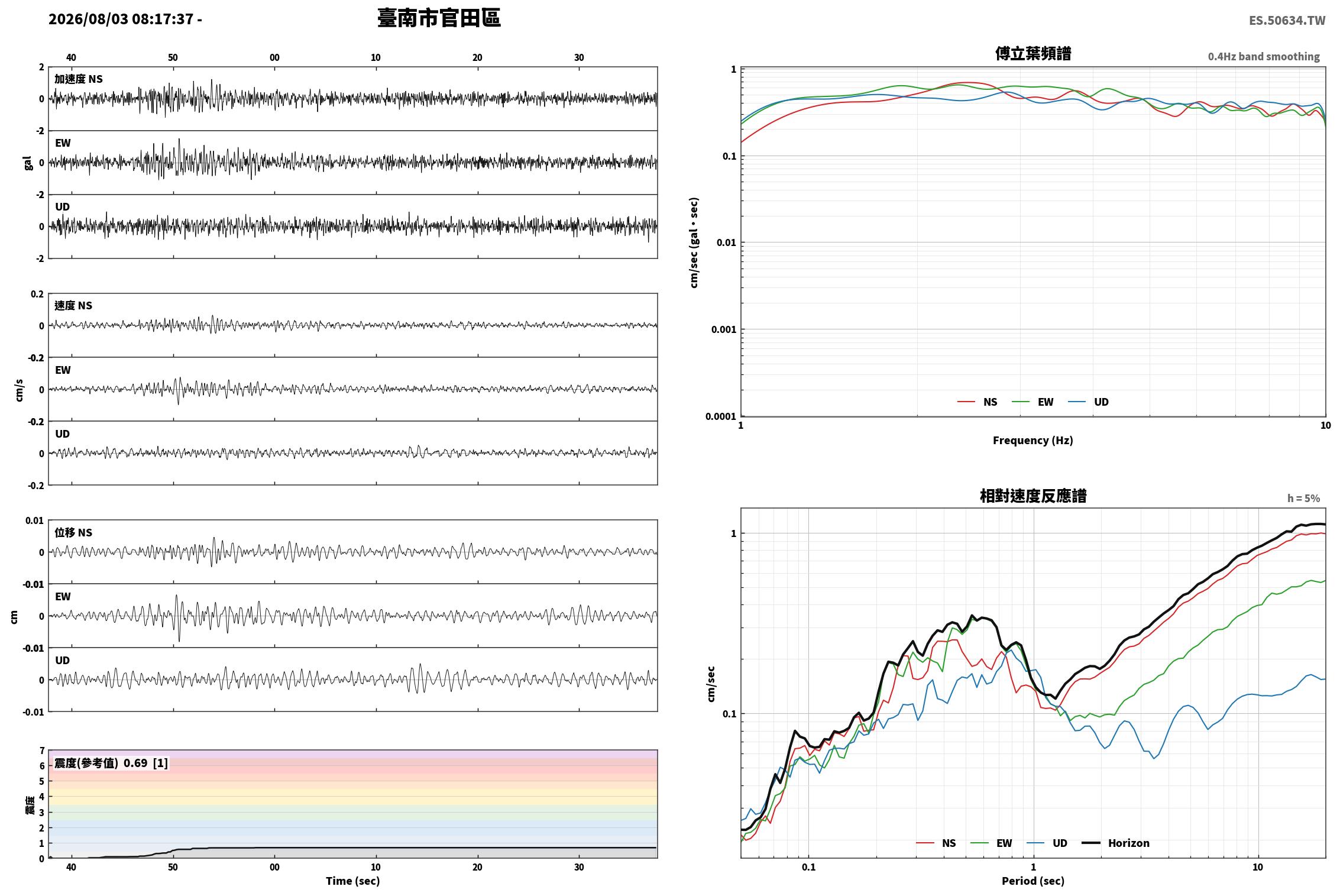

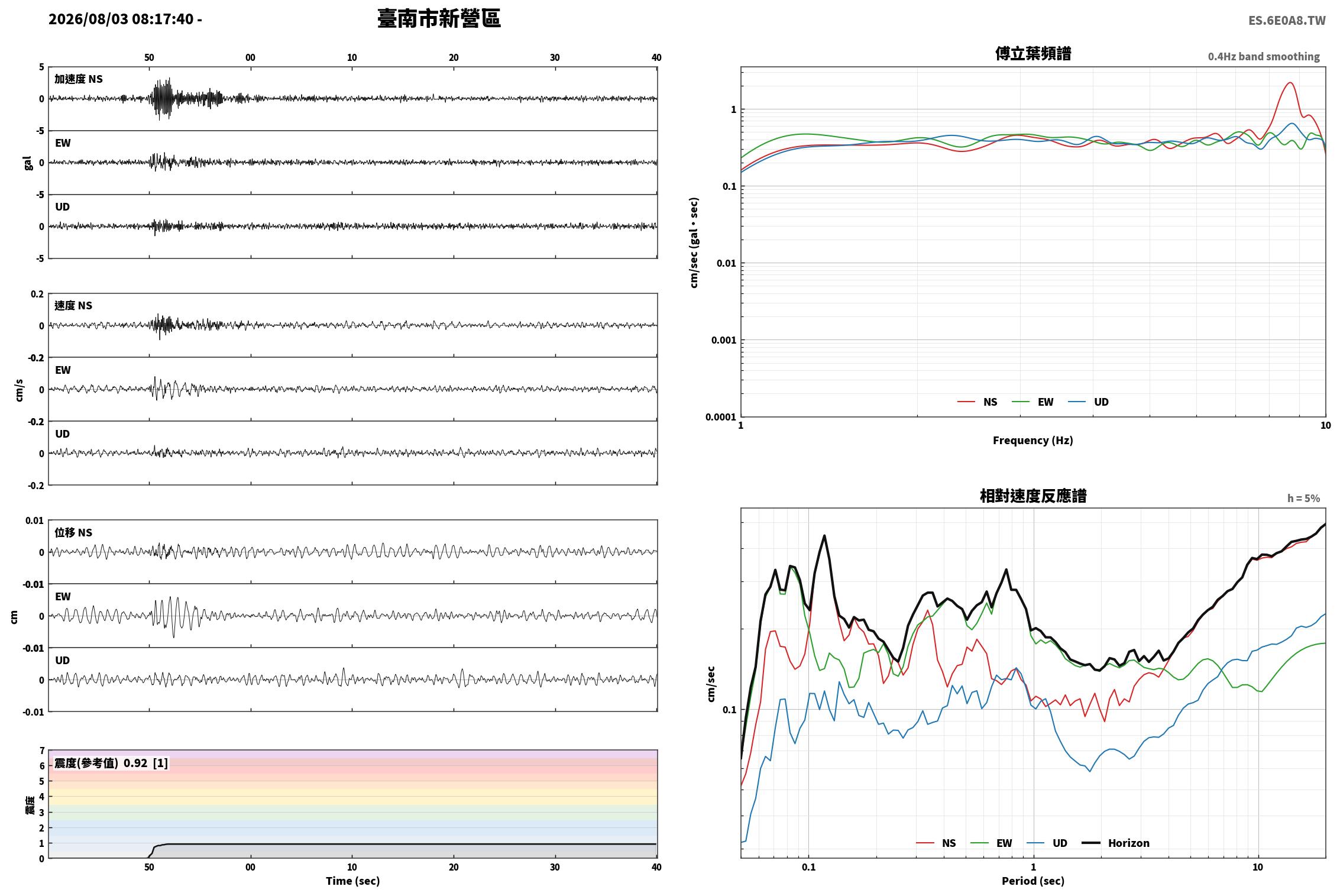

五、分析圖各面板的來源
分析圖四個區塊分別對應上述不同路徑，判讀時請留意：
| 面板 | 來源與判讀 |
|---|---|
| 左欄 三軸加速度／速度／位移波形 | 來自 CWA 因果帶通（1–10 Hz），與報告圖同源。因有效頻段被 1–10 Hz 侷限，位移面板不代表真實地表的長週期位移（長週期已被壓除）。 |
| 底部 即時震度（參考值） | 來自 JMA 非因果濾波（直接取原始資料），為隨時間變化的即時震度近似；與左欄波形不同源，不可與 CWA 系列逐值互比。 |
| 右上 傅立葉頻譜 | 取自因果帶通後的加速度，並做 0.4 Hz 頻譜平滑。x 軸只顯示 1–10 Hz，因為通帶外皆為濾波器裙帶、無物理意義。 |
| 右下 相對速度反應譜（阻尼 5%） | 取自寬頻加速度（原始資料經 0.05 Hz 高通，保留長週期）所計算的單自由度反應。週期 0.05–20 秒全段皆具物理意義；若改用 1–10 Hz 帶通，大於 1 秒的週期將全為裙帶而失真。 |
六、三條路徑一覽
| 資料／圖面 | 濾波 | 因果性 | 有效頻段／週期 |
|---|---|---|---|
| 加速度／速度、PGA/PGV、CWA 震度、分析圖左欄波形、傅立葉頻譜 | 1–10 Hz 帶通 | 因果 | 1–10 Hz |
| JMA 計測震度、分析圖即時震度 | 氣象廳規格濾波（直接取原始資料） | 非因果（零相位） | 約 0.5–10 Hz |
| LPGM / SVA、分析圖相對速度反應譜 | 0.05 Hz 高通（保留長週期） | — | 長週期（0.05 Hz 以上 / 週期 0.05–20 s） |
波形下載
1A50634・mseed 格式
- 資料
- 地表加速度，非原始計數。
- 單位
- 10000 counts = 1 gal（加速度 gal = 樣本值 ÷ 10000）。
- 編碼
- int32 / STEIM2，取樣率 50 Hz。
- 通道
- ENE / ENN / ENZ（東西 / 南北 / 垂直）。
- 濾波
- 寬頻原始波形（僅做反應移除、未再低通），請自行套用所需濾波。
波形下載
126E0A8・mseed 格式
- 資料
- 地表加速度，非原始計數。
- 單位
- 10000 counts = 1 gal（加速度 gal = 樣本值 ÷ 10000）。
- 編碼
- int32 / STEIM2，取樣率 50 Hz。
- 通道
- ENE / ENN / ENZ（東西 / 南北 / 垂直）。
- 濾波
- 寬頻原始波形（僅做反應移除、未再低通），請自行套用所需濾波。
